令和8年熊本地震から学ぶ建築物の耐震性と図面の重要性 事例と教訓から考える対策提案
地震で建物が壊れるとき、原因は「揺れが大きかった」だけでは説明できません。築年数、壁の量、柱や梁の接合、地盤、施工の質、そして設計意図を正しく伝える図面。これらが重なって、被害の差が生まれます。
本稿では、被害データが広く検証されている平成28年（2016年）熊本地震の教訓を軸に、令和8年の地震対策にも通じる建築物の耐震性と図面の重要性を考えます。熊本地震 建築物の被害は、耐震基準を満たすだけではなく、設計、施工、維持管理まで一体で見る必要があることを示しました。
熊本地震の影響が示した建物被害の現実
平成28年熊本地震では、2016年4月14日にマグニチュード6.5、4月16日にマグニチュード7.3の地震が発生しました。気象庁の記録では、熊本県益城町などで震度7が観測されています。震度7が同じ地域で短期間に繰り返し観測された点は、建築物の安全性を考えるうえで大きな衝撃でした。
内閣府などの公表資料では、住宅被害は全壊、半壊、一部損壊を含めて多数に上りました。特に注目されたのは、旧耐震基準の木造住宅に被害が集中したことです。
建築研究所などによる益城町周辺の調査では、おおむね次の傾向が報告されています。
建築時期 | 被害の傾向 |
1981年以前の旧耐震基準 | 倒壊、大破の割合が高い |
1981年から2000年ごろの木造住宅 | 一定の被害が見られ、接合部や壁配置の課題が残る |
2000年以降の基準を反映した木造住宅 | 倒壊、大破の割合は比較的低い |
ここで大切なのは、「新しい建物なら必ず安全」と単純に言えない点です。2000年以降の建物でも、地盤条件、設計、施工、劣化、増改築の影響を受けます。地震 建物の被害は、基準の年次だけでなく、現物の状態を見ないと判断できません。
耐震性は揺れに耐える仕組みで決まる
建築物の耐震性とは、地震の力を受けても倒壊や重大な損傷を避け、人命を守るための性能です。建築基準法は最低限の安全水準を定めていますが、実際の安全性は複数の要素で決まります。
主な要素は次のとおりです。
耐力壁の量と配置
木造住宅では、筋かいや構造用合板などの壁が地震力に抵抗します。片側に壁が偏ると、建物がねじれるように揺れます。
柱、梁、基礎の接合
金物やアンカーボルトが適切に使われていないと、部材が外れやすくなります。熊本地震でも、接合部の弱さが被害を大きくした例が指摘されています。
建物の重さ
重い屋根は地震時の負担を増やします。古い瓦屋根の住宅では、壁量が足りない場合に倒壊リスクが高まります。
地盤と基礎
同じ建物でも、軟弱地盤や造成地では揺れ方が変わります。液状化や擁壁の変状も建築物 被害につながります。
耐震 建築では、部材を強くするだけでなく、建物全体の力の流れを整えることが欠かせません。これは耐震設計の基本です。

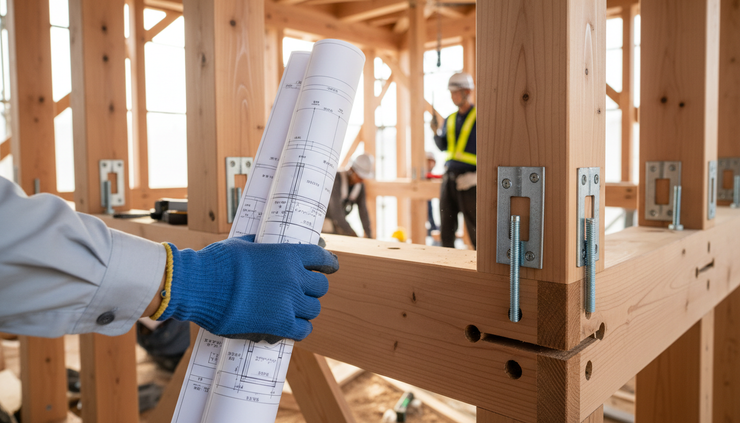

図面は耐震設計を現場に伝える設計図書です
耐震性を高めるには、良い計算だけでは足りません。設計者の意図が現場に正しく伝わり、施工され、後から確認できることが必要です。その中心にあるのが建築図面と施工図です。
図面が果たす役割は大きく分けて3つあります。
構造の考え方を可視化する
平面図、立面図、伏図、軸組図、基礎図、構造詳細図には、壁の位置、柱や梁の寸法、金物の種類、基礎の形状などが示されます。これらがそろって初めて、建物がどう地震力を受け止めるかを読み取れます。
壁量計算や構造計算の結果があっても、図面に反映されていなければ現場では使えません。逆に、図面だけ立派でも、計算と食い違っていれば危険です。
施工ミスや変更のリスクを減らす
現場では、配管、開口部、設備、納まりの都合で変更が起きることがあります。耐力壁を移動する、柱を欠き込む、金物を別のものにする。小さく見える変更でも、耐震性に影響する場合があります。
施工図は、設計図を現場でつくれる形に具体化する図面です。金物の取り付け位置、鉄筋の納まり、開口補強などを確認する材料になります。施工図が不十分だと、現場判断が増え、品質のばらつきが出ます。
維持管理と耐震診断の根拠になる
建物は完成後も変わります。リフォームで壁を抜く、屋根を重くする、増築する。こうした変更は構造に影響します。
そのとき既存図面が残っていれば、耐震診断や補強計画を立てやすくなります。図面がない場合、床下や小屋裏の調査、壁の撤去確認などが必要になり、時間と費用が増えます。
事例とデータから見える対策の優先順位
熊本地震の調査から読み取れる実務上の教訓は、古い建物を優先的に確認し、弱点を具体的に直すことです。
特に1981年以前の建物は、現行の考え方と比べて耐震性が不足している可能性があります。1981年以降でも、2000年の木造住宅に関する基準強化より前の住宅では、接合金物や耐力壁の配置に課題が残ることがあります。
補強では、次のような対応が現実的です。
耐震診断を受け、上部構造評点などで弱点を把握する
壁が少ない方向に耐力壁を追加する
柱、梁、土台、基礎を金物で適切に接合する
重い屋根を軽量化する
劣化した基礎、土台、柱脚を補修する
リフォーム時に耐力壁を安易に撤去しない
費用を抑えるために一部だけ補強する場合でも、建物全体のバランスを見ないと逆効果になることがあります。強い壁を一か所に集中させると、揺れが偏り、別の部分に大きな力がかかるためです。
耐震性の向上は、単なる部材追加ではありません。建物全体で地震力をどう流すかを設計する作業です。
いま確認したい図面と耐震性向上の進め方
まず確認したいのは、手元に図面が残っているかどうかです。新築時の設計図書、確認申請図、構造図、施工図、増改築時の図面があれば、まとめて保管します。紙だけでなく、スキャンしてデータ化しておくと災害後にも使いやすくなります。
図面がある場合は、専門家に次の点を見てもらうと判断が進みます。
建築年と適用された耐震基準
耐力壁の位置と量
基礎の形式と劣化状況
柱や梁の接合方法
増改築で構造が変わっていないか
地盤や擁壁のリスク
図面がない場合でも、耐震診断は可能です。現地調査で小屋裏、床下、外壁、基礎を確認し、必要に応じて復元図を作成します。時間はかかりますが、何となく補強するより安全です。
最後に、すぐできる行動を整理します。
建物の建築年を確認する
図面や確認申請書類を探して保管する
1981年以前、または図面が不明な住宅は耐震診断を検討する
リフォーム前に構造への影響を確認する
補強は壁、接合部、基礎、屋根、地盤を一体で考える
地震への備えは、特別な建物だけの話ではありません。住宅、店舗、事務所、倉庫など、日常を支える建物すべてに関わります。
熊本地震が残した教訓は明確です。耐震性は「建てた時点」で終わる性能ではなく、図面に記録され、現場で確かめられ、維持管理で守られていくものです。まずは図面を探し、建物の成り立ちを知ることから始める。それが、次の揺れに備える最も確かな一歩です。
