CADオペレーターと施工図作成者の役割の違いを徹底解説

建築設備の現場で図面作成に携わる人材には、CADオペレーターと施工図作成者という二つの役割があります。どちらも図面を扱う仕事ですが、その役割や求められるスキルには明確な違いがあります。この記事では、建築設備士の皆さんが現場での業務理解を深められるよう、CADオペレーターと施工図作成者の違いを具体的に解説します。

施工図面を描く作業風景

CADオペレーターの役割と特徴

CADオペレーターは、設計者や施工管理者が作成した設計図や指示書をもとに、CADソフトを使って図面を作成・修正する専門職です。主に以下のような特徴があります。

• 指示に基づく作図が中心

設計者や施工図作成者からの指示を受けて、正確に図面を作成します。自ら設計の判断をすることは少なく、指示通りに図面を仕上げることが求められます。

• CAD操作のスキルが重要

AutoCADやRevitなどのCADソフトの操作に熟練していることが必須です。効率的に図面を作成し、修正にも迅速に対応できる能力が求められます。

• 作業範囲が限定的

図面の細部の修正やレイアウト調整など、作業範囲は比較的限定されることが多いです。設計の根本的な変更や施工上の調整は担当しません。

• コミュニケーションは指示の受け手として

基本的には上位者からの指示を受けて作業を進めるため、報告や確認のコミュニケーションが中心です。

CADオペレーターの具体例

例えば、建築設備の配管図面を作成する場合、設計者が決めた配管ルートやサイズをCADオペレーターが正確に図面に落とし込みます。変更があれば指示を受けて修正し、施工チームに渡す図面を整えます。

施工図作成者の役割と特徴

施工図作成者は、設計図をもとに現場の施工に適した詳細な図面を作成する専門家です。施工の実態に即した図面を作るため、現場の状況や施工方法を深く理解している必要があります。

• 設計図の解釈と施工への落とし込み

設計図はあくまで基本設計であり、施工図は実際の施工に必要な詳細情報を盛り込みます。施工図作成者は設計意図を理解しつつ、現場での施工がスムーズに進むように図面を調整します。

• 現場との連携が重要

施工図作成者は現場監督や施工業者と密に連携し、施工上の問題点や変更点を図面に反映します。現場の声を図面に反映させる役割も担います。

• 設計知識と施工知識の両方が必要

建築設備の設計知識だけでなく、施工方法や工法、材料の特性も理解していることが求められます。これにより、現実的で実行可能な施工図を作成できます。

• 図面の作成だけでなく調整も担当

施工中に発生する変更や問題に対応し、図面の修正や調整を行います。施工の進行に合わせて図面を更新し続ける役割もあります。

施工図作成者の具体例

例えば、空調設備の施工図を作成する際、設計図で示されたダクトのルートが現場の梁や配管と干渉する場合、施工図作成者は現場の状況を踏まえてルートを変更し、施工可能な図面を作成します。施工チームと相談しながら最適な施工方法を図面に反映させるのです。

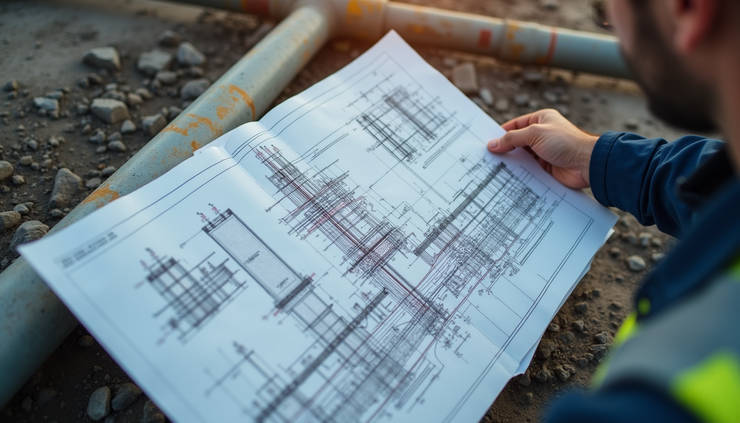

施工現場の配管と施工図の比較

CADオペレーターと施工図作成者の違いまとめ

| 項目 | CADオペレーター | 施工図作成者 |

|----------------|----------------------------------|----------------------------------|

| 主な役割 | 指示に基づく図面作成・修正 | 設計図を施工に適した詳細図に変換 |

| 必要なスキル | CAD操作の熟練 | 設計知識＋施工知識 |

| 作業の範囲 | 限定的（図面の作成・修正） | 幅広い（図面作成・調整・現場対応）|

| 現場との関わり | 少ない | 密接 |

| 判断の自由度 | 低い | 高い |

このように、CADオペレーターは主に図面作成の技術者であり、施工図作成者は設計と施工の橋渡し役として現場に即した図面を作成します。両者の違いを理解することで、建築設備士としての業務連携や指示出しがスムーズになります。

施工図作成者が現場図面を確認している様子

役割の違いを理解して現場で活かす

建築設備士として、CADオペレーターと施工図作成者の違いを知ることは、現場でのコミュニケーションや業務分担を明確にするうえで役立ちます。例えば、設計変更があった際には施工図作成者に詳細な調整を依頼し、CADオペレーターには修正作業を指示することで効率的に進められます。

また、施工図作成者の視点を理解することで、設計段階から施工の実態を考慮した設計提案が可能になります。これにより、施工トラブルの減少や工期短縮にもつながります。

次のステップとしては、現場での役割分担を明確にし、両者の強みを活かしたチーム作りを意識しましょう。CADオペレーターの技術力と施工図作成者の現場知識を組み合わせることで、より質の高い施工図が完成します。
